Dieser Artikel erklärt, wie du einen Fader deines TRAKTOR KONTROL S8 mit einem von Native Instruments bereitgestellten Ersatz-Fader austauschen kannst.
Warnung: Der Austausch mit einem Fader eines Drittanbieters wird nicht unterstützt und kann zur Aufhebung deiner Gewährleistung führen.
Bitte verwahre alle Komponenten, die du während der Reparatur ausbaust, an einem sicheren Ort auf, da diese äußerst wichtig sind und wieder an ihrer Originalposition eingebaut werden müssen.
1. Ausbau der mittleren Abdeckungsplatte
- Entferne auf der mittleren Abdeckungsplatte die fünf Fader-Aufsätze, indem du sie mit der Hand nach oben abziehst.

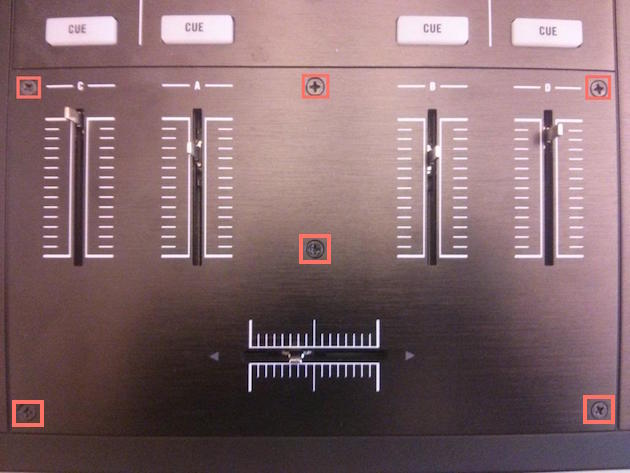

- Entferne alle sechs Schrauben der Abdeckung mithilfe eines passenden Schraubenziehers.

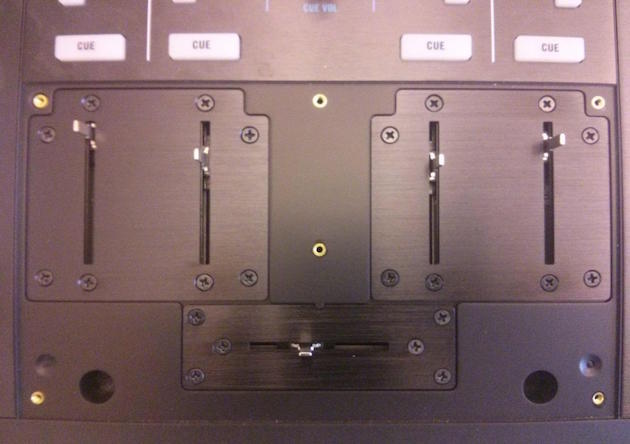

- Entferne die Abdeckung. Der Faderbereich deines TRAKTOR KONTROL S8 sollte nun wie im folgenden Foto aussehen:
2. Austausch der Fader
Hinweis: Diese Anleitung erklärt den Austausch eines einzelnen Faders. Du kannst jedoch auch mehrere Fader austauschen. Wiederhole dazu die unten beschriebene Prozedur für jeden einzelnen Fader, um Verwechslungen der Anschlusskabel auszuschließen.
- Entferne die vier äußeren Schrauben der Abdeckung des Faders, den du austauschen möchtest. In unserem Beispiel entfernen wir die Abdeckung des rechten Dual-Faders, da wir den Kanal-Fader für Channel B austauschen möchten.
- Hebe das Dual-Fader-Modul vorsichtig an, um die Unterseite mit den Fader-Anschlüssen freizulegen. Identifiziere den Fader, den du austauschen möchtest. In unserem Beispiel ist es der Kanal-Fader für Channel B.
- Entferne vorsichtig die Steckverbindung. Ziehe dazu mit leichtem Druck am Kunststoffstecker. Ziehe nicht an den Kabeln!

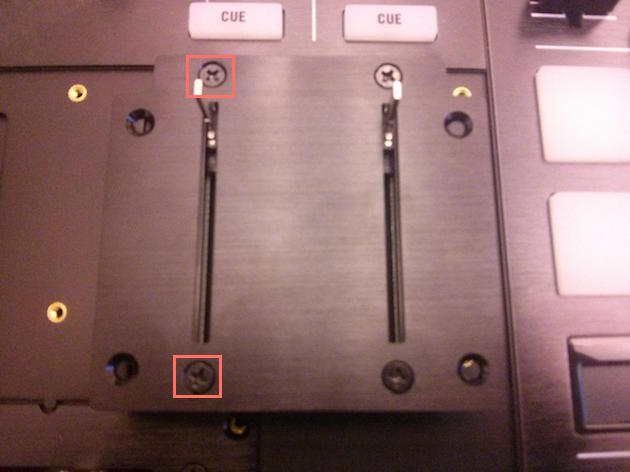

- Nachdem du die Steckverbindung entfernt hast, lege die Fader-Abdeckung ab und entferne die beiden letzten Schrauben, die den Fader mit der Abdeckung verbinden.
Hinweis: Halte dabei den Fader von unten mit der Hand fest, um zu verhindern, dass der Fader aus Versehen in den Controller rutscht.
- Nachdem der defekte Fader entfernt wurde, montiere den Ersatz-Fader. Achte dabei auf die korrekte Ausrichtung. Das unten im Bild gekennzeichnete Symbol muss sich auf der gegenüberliegenden Seite der Anschlusskabel befinden. Verbinde abschließend den Fader mit dem Kunststoffstecker des Kabels und ziehe die beiden Schrauben an, so dass der Fader wieder sicher mit der Abdeckung verbunden ist.
Nachdem der Ersatz-Fader montiert wurde, sollte das Modul wie im folgenden Foto aussehen:
3. Schließen der mittleren Abdeckungsplatte

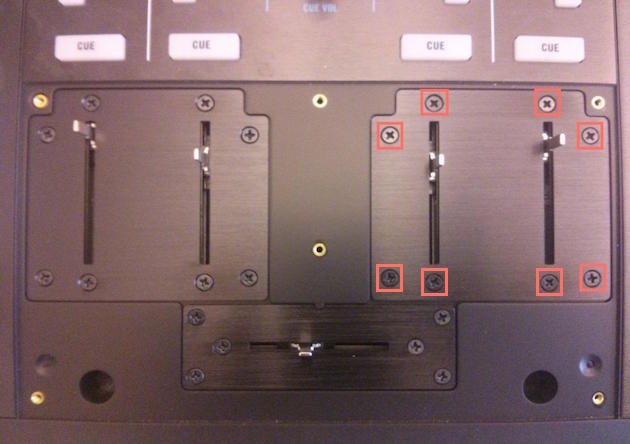

- Setze das Modul wieder im Controller ein und ziehe die vier vorher entfernten Schrauben wieder an. Das Fader-Modul sollte nun wieder durch acht Schrauben gesichert sein, bzw. sechs Schrauben, wenn du den Crossfader ausgetauscht hast.
- Bringe die mittlere Abdeckplatte wieder in ihrer ursprünglichen Position an und ziehe die restlichen sechs Schrauben an. Setze abschließend die fünf Fader-Aufsätze wieder auf die Regler.
