Este artículo provee información útil acerca de la elección de un cable USB correcto para la conexión entre su sistema y su dispositivo Native Instruments. El uso de un cable no adecuado puede ocasionar una serie de problemas, incluyendo:
- Pérdida de la conexión USB
- Comportamiento errático de los LEDs o de pantallas/display
- Señal de audio distorsionada
Nota: Le recomendamos que utilice el cable USB suministrado con el producto de hardware que ha adquirido, en lugar de un cable USB de terceros.
Longitud del cable
Para los dispositivos que no ofrecen una fuente de alimentación dedicada (por ejemplo, Komplete Audio 6, Maschine MK2, etc.) recomendamos utilizar cables con una longitud máxima de 2m. Si su dispositivo tiene una fuente de alimentación dedicada (por ejemplo, Komplete Kontrol S-Series, Maschine Studio, etc.), el cable USB puede ser más largo sin causar ningún problema.
Tipo de cable
Adicionalmente, se ha encontrado que determinados tipos de cable no son adecuados para el uso con nuestros dispositivos ya que el diámetro de los cables de energía internos no es lo suficientemente ancho. Esto conlleva a un consumo mayor de energía, excediendo la capacidad del modo de suministro por USB. Abajo encontrará información detallada sobre cómo identificar tipos de cable correctos.
Nota: Estas especificaciones también se aplican a los cables USB-B a USB-C que se pueden usar en sistemas más nuevos equipados con puertos USB-C o Thunderbolt 3.
Identificar cables adecuados
La mayoría de cables USB cables están etiquetados con dos códigos de identificación dictaminados por los estandares de AWG (American Wire Gauge):
- El código que termina en /2C (o X2C) indica la especificación de los conductores de energía dentro del cable USB (relevante para esta prueba).
- El código que termina en /1P (o X1P) indica la espicifación de los conductores de datos dentro del cable USB.
El número al inicio de los códigos indica el diámetro de los conductores internos:
- AWG 24: 0,511 mm
- AWG 28: 0,321 mm
Nuestras pruebas han demostrado que siempre deberán usarse cables USB que contengan 24 (p.ej. 24/2C, 24AWGX2C, AWG 24X2C) al inicio del código /2C (o X2C). Como se describe arriba, esto significa que los cables conductores de energía tienen un diámetro de 0,511 mm, lo cual reduce la pérdida de energía al desplazarse a través del cable.
Los cables con el símbolo NI que proveemos con nuestros productos no muestran ningún código AWG; no obstante sus especificaciones comportan el diámetro AWG 24 para asegurar el mejor rendimiento con su dispositivo NI. Observe el logo gravado de NI en el extremo del cable para identificarlo. Si su cable exhibe 28 (p.ej. 28/2C, 28AWGX2C, AWG 28X2C) al inicio del código /2C (o X2C), no es adecuado para su uso con nuestros dispositivos de hardware.
Nota: Si su cable USB no está identificado con el código 2C, podría no ser adecuado para su uso con nuestros dispositivos de hardware. Por ello recomendamos reemplazarlo por un cable que exhiba el código 2C correctamente.
Ejemplos
Abajo encontrará dos ejemplos de cables USB con diferentes códigos 2C. El formato del código podría variar, pero siempre terminará con 2C. Tome en cuenta que existen códigos similares que terminan en 1P, los cuales no son relevantes para este caso. Asegúrese de verificar siempre los primeros dos dígitos del bloque de código que termina en 2C.
- La siguiente imágen muestra un cable etiquetado con el número 24/2C. Este cable se adecúa para el uso con su dispositivo NI:

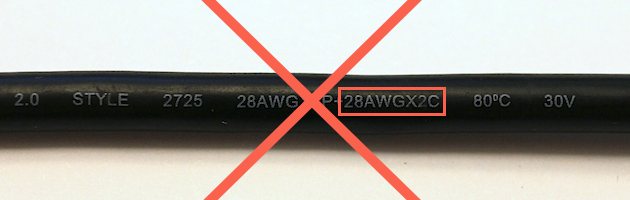

- La siguiente imágen muestra un cable etiquetado con el número 28AWGX2C. Este cable NO se adecúa para el uso con su dispositivo NI:
