Este artículo explica cómo cambiar un fader en su TRAKTOR KONTROL S8 por un fader de repuesto provisto por Native Instruments.
Atención: La sustitución de un fader por otro fader de terceros no forma parte de este procedimiento y el hacerlo podría llevar a la terminación de la garantía del producto.
Por favor mantenga los componentes que haya sustraido siguiendo las instrucciones presentadas a continuación en un lugar seguro ya que son partes esenciales de la TRAKTOR KONTROL S8 y serán repuestas en su lugar original.1. Retirar la placa central

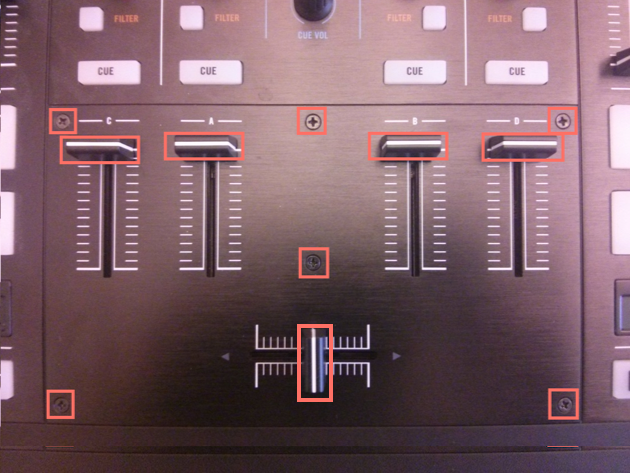

- En la placa central que contiene los cuatro faders de canal y el crossfader, retire las cinco manijas de los faders con la mano.

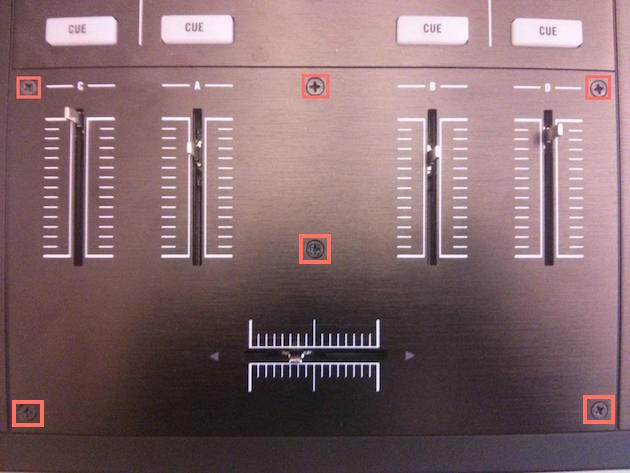

- Retire los seis tornillos de la placa utilizando un destornillador adecuado.

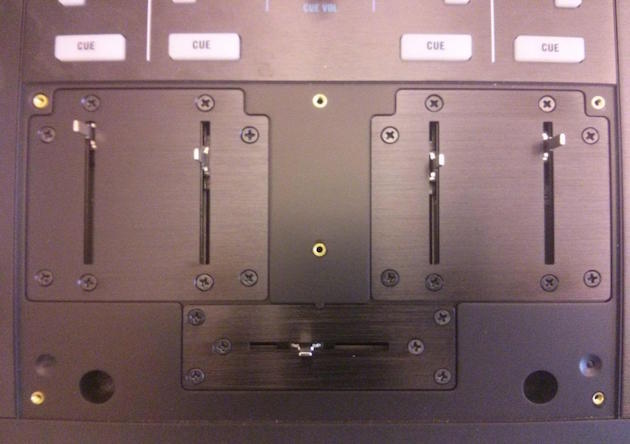

- Retire la placa. La sección de faders en su TRAKTOR KONTROL S8 deberá verse como se muestra en la imagen de abajo.
2. Sustituir el Fader
Nota: Esta parte del procedimiento describe la sustitución de tan solo un fader ya que esta es la situación más común. No obstante usted puede sustituir más de un fader. En este caso, asegúrese de repetir el procedimiento explicado a continuación para cada fader uno después del otro para evitar confusiones en el cableado interno.

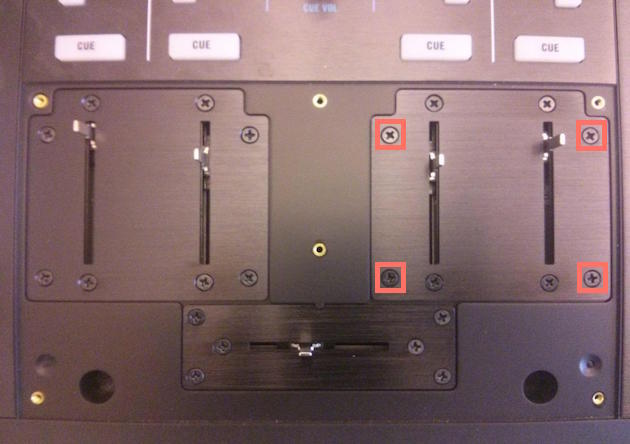

- Retire uno de los cuatro tornillos externos de una de las dos placas duales de faders o retire los cuatro tornillos externos de la placa del crossfader, dependiendo de cual fader necesita ser sustituido. En este ejemplo estamos retirando la placa dual derecha ya que deseamos sustituir el fader del canal B.

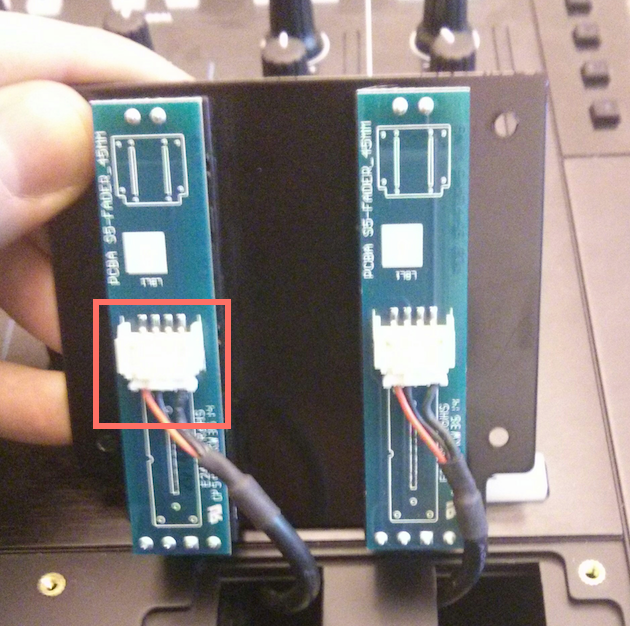

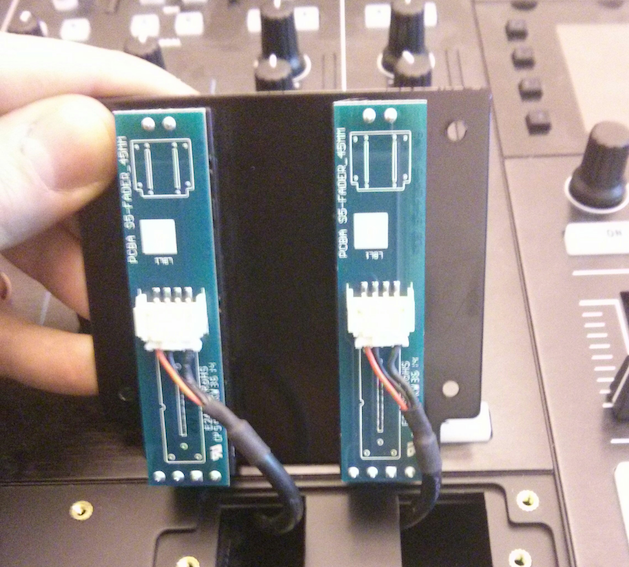

- Levante la placa dual cuidadosamente para exponer la parte inferior y los cables que conectan el fader a la placa de circuitos e identifique el fader a sustituir. En nuestro ejemplo estes es el fader del canal B.

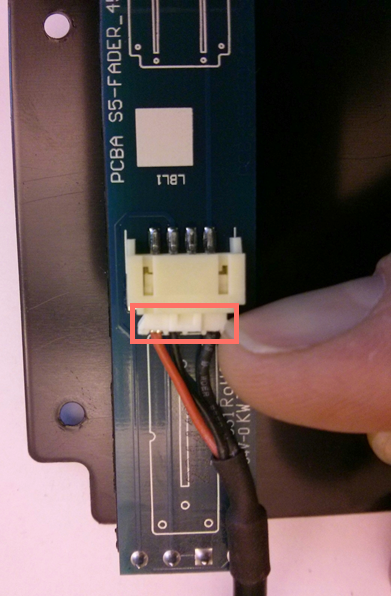

- Retire el conector plástico cuidadosamente, aplicando leve presión con la punta de sus dedos y luego tirando hacia afuera. No tire de los cables directamente!

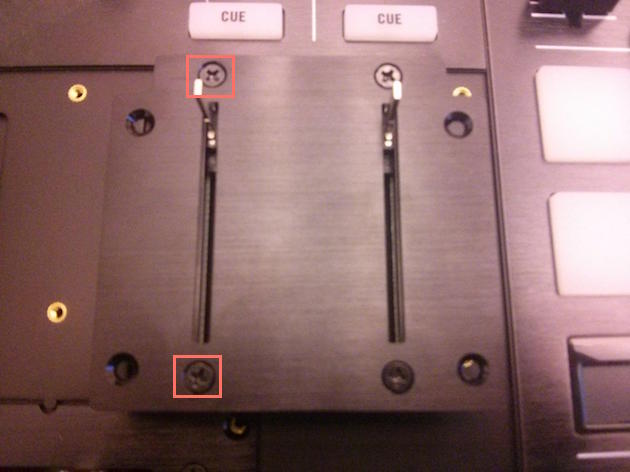

- Luego de retirar el conector,eche la placa de faders y retire los dos últimos tornillos, los cuales sostienen el fader y la placa.
Nota: Sostenga el fader desde la parte inferior de la placa con su mano para prevenir que el fader se deslize accidentalmente dentro de la placa de circuito una vez que se hayan retirado todos los tornillos.

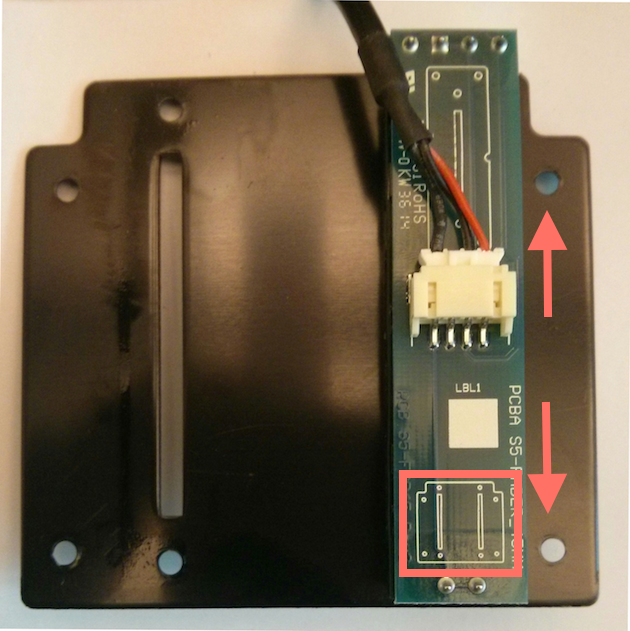

- Una vez que se haya retirado totalmente el fader defectivo, monte el fader de repuesto en la placa, observando que este se encuentre alineado en la dirección correcta; la serigrafía debe econtrarse en la dirección opuesta a los cables que conectan a la placa de circuito. Finalmente conecte el fader al conector plástico y ajuste los dos tornillos de manera que el fader se haya fijado totalmente a la placa dual.
Una vez montando el fader de repuesto, la placa deberá verse como se muestra en la imagen de abajo.
3. Cerrar la placa central
- Reposicione la placa dual de faders en su base y ajuste los cuatro tornillos que había retirado previamente de manera que la placa dual se halle ahora firmemente fijada en su base. La placa dual deberá ahora encontrarse asegurada con un total de ocho tornillos o seis tornillos en el caso de sustitución del crossfader.

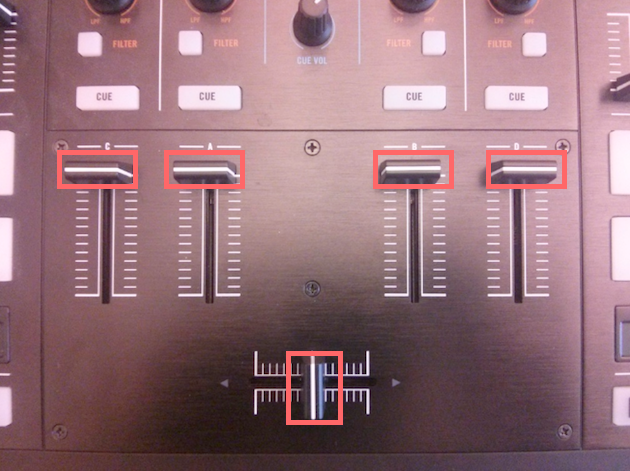

- Coloque la placa central en su posición original. Finalmente asegúrela con los seis tornillos restantes y coloque nuevamente las manijas de los faders.
