Cet article fournit des informations destinées à t'aider dans le choix du bon câble USB pour connecter ton dispositif matériel Native Instruments à ton ordinateur. Des câbles inadéquats peuvent provoquer une série de problèmes, dont:
- Perte de connexion USB
- Comportement erratique des LED et de l'écran
- Distorsion Audio
Remarque : nous te recommandons d'utiliser le câble USB fourni avec le produit que tu as acheté, et d'éviter au mieux les câbles d'une compagnie tierce.
Longueur du câble
Pour les appareils qui ne disposent pas d'unité d'alimentation propre (par ex. Komplete Audio 6, Maschine MK2, etc.) nous recommandons d'utiliser des câbles d'une longueur maximale de 2 mètres. Si ton appareil dispose d'une alimentation propre (par ex. Claviers Komplete Kontrol Série S, Maschine Studio, etc.), le câble usb peut être plus long sans que cela ne pose problème.
Type de câble
Nous avons découvert que certains câbles ne conviennent pas à l'usage de nos dispositifs matériels, étant donné que le diamètre de leur câbles électriques intérieurs est trop petit. Tu trouveras ci-dessous des informations pour identifier le type de câble correct.
Remarque : ces spécifications s'appliquent également aux câbles USB-B vers USB-C qui peuvent être utilisés sur des systèmes plus récents équipés de ports USB-C ou Thunderbolt 3.
Identification des câbles
La plupart des câbles USB sont étiquetés avec les deux codes d'identification du standard AWG (American Wire Gauge) :
- Le code se terminant par /2 (ou X2C) indique la spécification des câbles électriques dans le câble USB (c'est cette valeur qui nous intéresse ici).
- Le code se terminant par /1P (ou X1P) indique la spécification des câbles de transmission des données dans le câble USB.
Le numéro au début des codes indique le diamètre des câbles internes :
- AWG 24 : 0,511mm
- AWG 28 : 0,321 mm
Nos tests ont montré que tu devras toujours utiliser des câbles USB portant le code /2C (ou X2C) commençant par 24 (par exemple : 24/2C, 24AWGX2C, AWG 24X2C). Cela signifie que les câbles électriques ont un diamètre de 0,511 mm, ce qui réduit la quantité de courant électrique perdue dans le câble. Les câbles étiquetés NI qui sont livrés avec nos produits ne portent pas de code AWG, toutefois ils sont dotés du câble au diamètre large AWG 24 pour assurer la meilleure performance possible avec ton appareil Native Instruments. Cherchez le logo NI moulé sur les embouts pour identifier ces câbles. Si ton câble est marqué du code /2C (ou X2C) et commence par 28 (par exemple : 28/2C, 28AWGX2C, AWG 28X2C), il ne convient pas à l'utilisation avec nos dispositifs matériels. Nous te recommandons donc de le remplacer.
Remarque : Si ton câble n'est pas étiqueté avec le code 2C, il peut ne pas convenir à l'usage avec nos appareils. Par conséquent, nous te recommandons de le remplacer avec un câble portant le code correct 2C.
Exemples
Tu vois ci-dessous deux exemples de câbles USB avec des codes 2C (ou X2C) différents. Le code /1P (ou X1P) n'est pas pertinent pour ce test. Assure-toi de toujours regarder si les deux derniers chiffres du code se terminent par /2C (ou X2C).

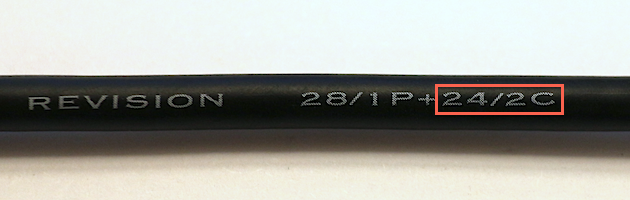

- L'image suivante montre un câble étiqueté avec le code 24/2C. Ce câble convient à l'usage de ton dispositif matériel Native Instruments:

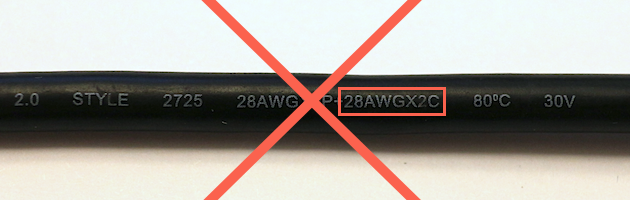

- L'image suivante montre un câble étiqueté avec le code 28AWGX2C. Ce câble ne convient pas à l'usage de ton dispositif matériel Native Instruments:
