Cet article explique comment échanger un fader (une 'tirette' en français) de votre TRAKTOR KONTROL S8 avec un fader de remplacement fourni par Native Instruments.
Avertissement: Le remplacement d'un fader avec un fader d'un fabricant tiers n'est pas supporté. Cela peut conduire à l'invalidation de votre garantie.
Veuillez garder avec soin toutes les pièces que vous retirez de l'appareil en suivant les instructions ci-dessous, étant donné qu'il s'agit de pièces essentielles du TRAKTOR KONTROL S8 qui devront être replacées dans leur emplacement original.1. Retirer le plateau central

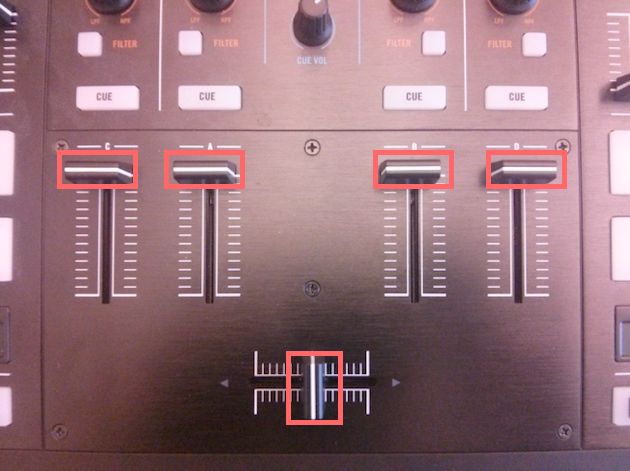

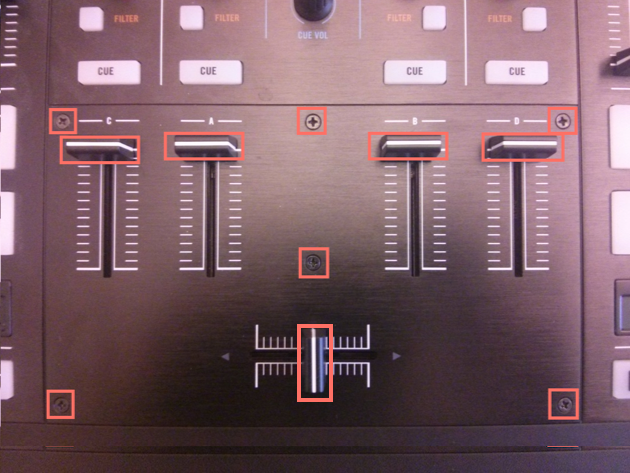

- Sur le plateau central où se trouvent les quatre faders et le Crossfader, retirez les cinq capuchons des faders avec vos mains.

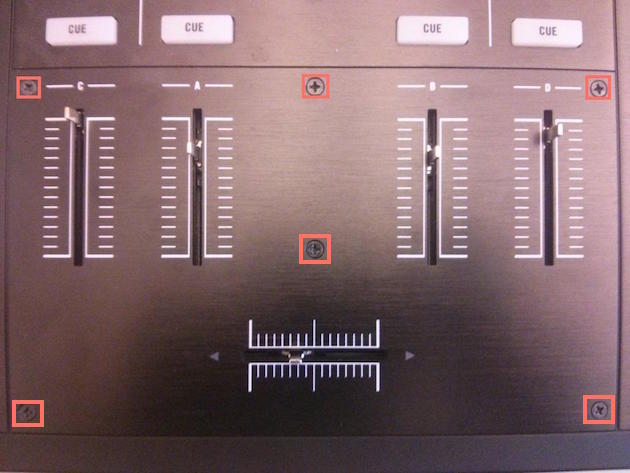

- Retirez les six vis du plateau central en utilisant un tournevis approprié.

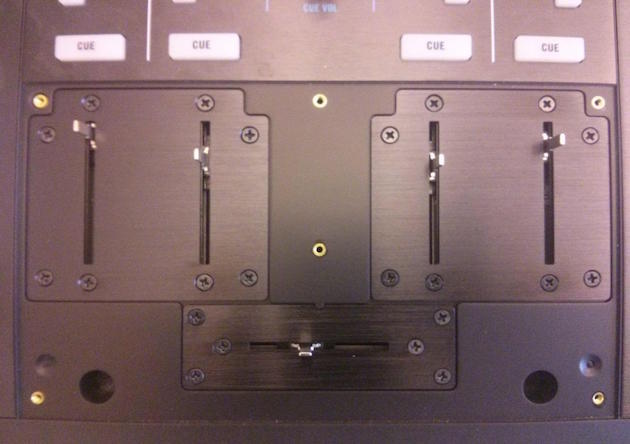

- Retirez le plateau central. Le section des faders de votre TRAKTOR KONTROL S8 doit maintenant ressembler à l'image ci-dessous.
2. Remplacer le fader
Remarque: cette partie de la démarche décrit le remplacement d'un seul fader, étant donné qu'il s'agit du cas le plus commun. Toutefois, vous pouvez remplacer plus d'un fader. Dans ce cas, nous vous conseillons de répéter
la démarche décrite ci-dessous pour chaque fader l'un après l'autre afin d'éviter de confondre les câbles de raccordement.

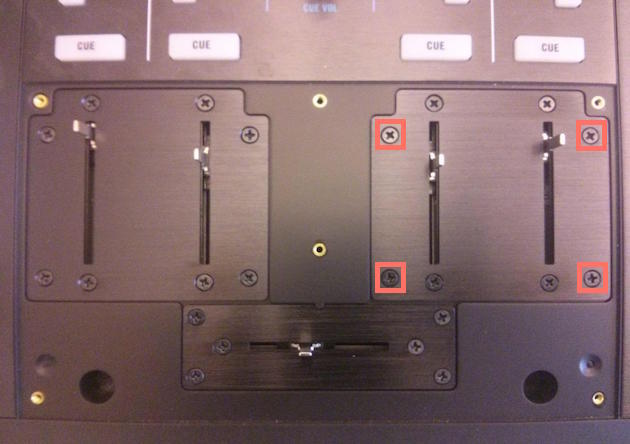

- Retirez soit les quatre vis extérieures de l'un des deux plateaux pour deux faders ou les quatres vis extérieures du plateau du Crossfader, en fonction du fader qui doit être remplacé. Dans cet exemple, nous retirons le plateau double, étant donné que nous voulons remplacer le fader du canal B.

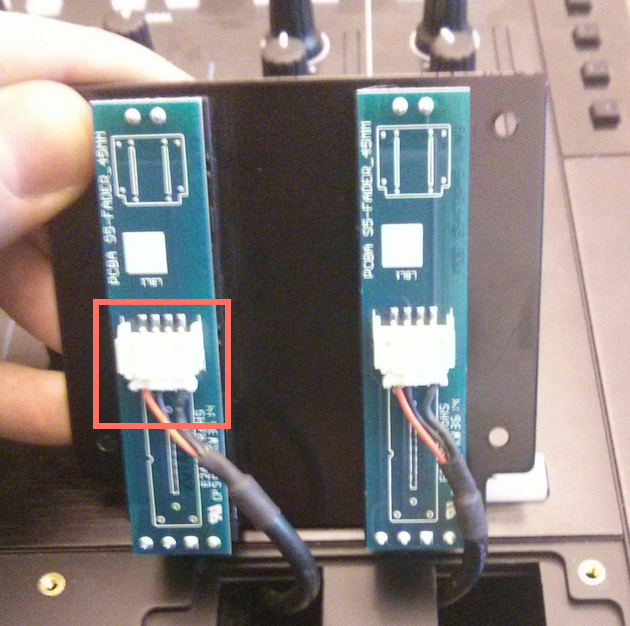

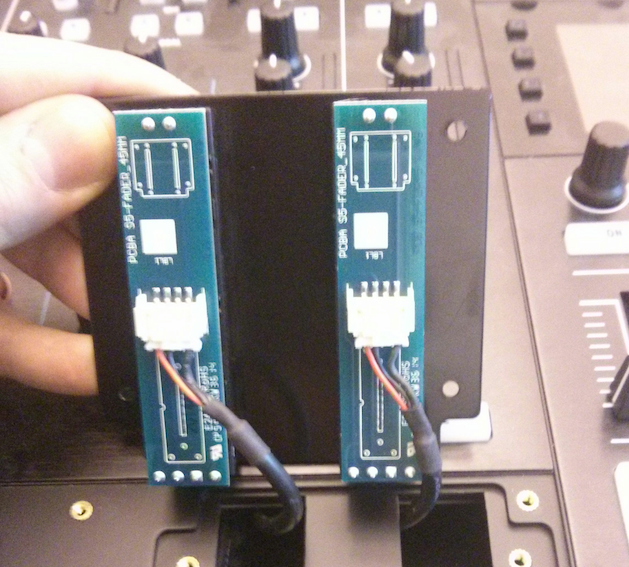

- Retirez délicatement le plateau double pour en voir la face intérieure et les câbles qui connectent le fader au circuit imprimé et identifiez le fader qui doit être remplacé. Dans notre exemple, il d'agit du fader du canal B.

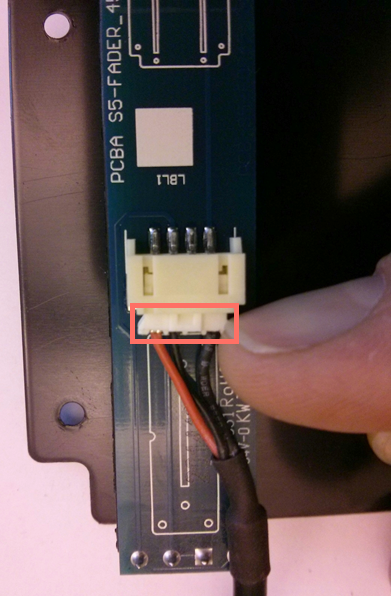

- Retirez précautionneusement les connecteurs en plastique avec une légère pression de vos doigts et en les tirant vers l'extérieur. Ne tirez surtout pas sur les câbles!

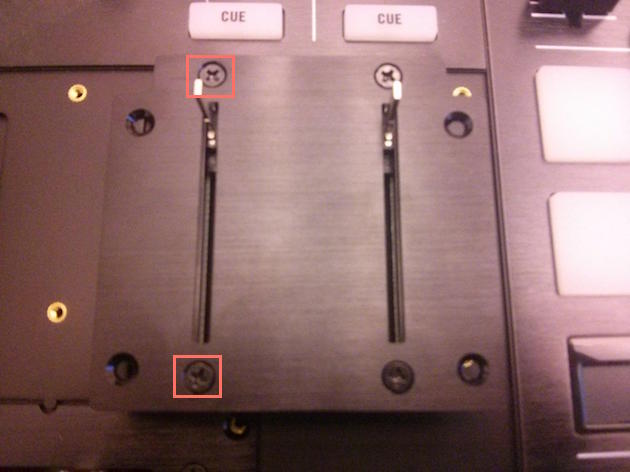

- Après avoir retiré le connecteur, posez le plateau des faders et retirez les deux dernières vis qui retiennent le fader au plateau.
Remarque: tenez fermement le fader au bas du plateau avec votre main pour l'empêcher de glisser accidentellement dans le plateau des circuits imprimés une fois toutes les vis retirées.

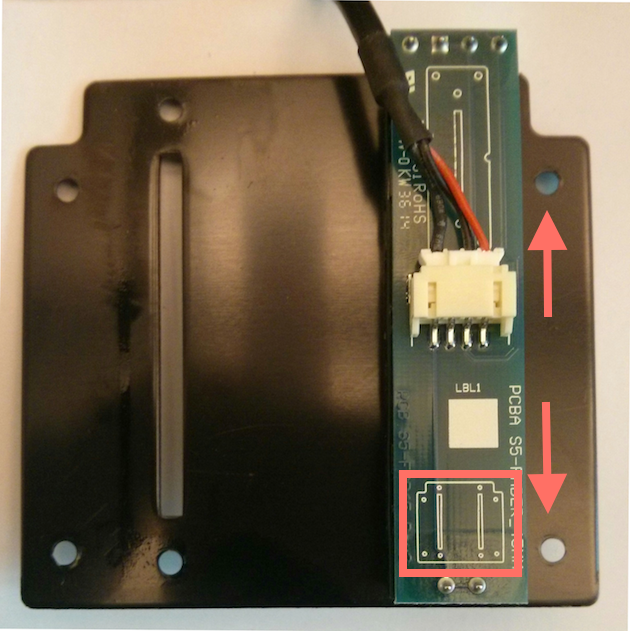

- Une fois que le fader défectueux a été retiré complètement, montez le nouveau fader sur le plateau, en faisant bien attention qu'il soit bien aligné dans la bonne direction ; le symbole en forme d'écran doit être à l'opposé des câbles de raccordement, comme dans l'image ci-dessous. Pour finir, connectez le fader à l'embout en plastique du câble de raccordement et remettez les vis à leur place pour que le fader soit complètement rattaché au plateau.
Une fois que le fader de remplacement a bien été monté, le plateau devrait ressembler à l'image ci-dessous.
3. Refermer le plateau des faders
- Remettez le plateau double sur sa base et revissez les quatre vis que vous avez précédemment retiré afin que le plateau soit de nouveau solidement attaché à sa base. Le plateau devrait maintenant être vissé à sa base par huit vis ou par six vis si vous avez remplacé le Crossfader.
- Remettez le plateau central dans sa position originale. Pour finir, revissez les six vis du plateau central à l'aide d'un tournevis et remettez les cinq capuchons sur les faders.
