この記事では、Native Instrumentsが提供するTRAKTOR KONTROL S8用の交換フェーダーを換装する方法をご案内します。
警告：サードパーティ製フェーダーとの交換はサポート外であり、保証期間も無効となりますのでご了承ください。
以下の手順に従って取り外す部品のすべては、TRAKTOR KONTROL S8のきわめて重要なパーツであるため、元の位置に戻せるよう安全な場所に保管してください。1. センタープレートを取り外す

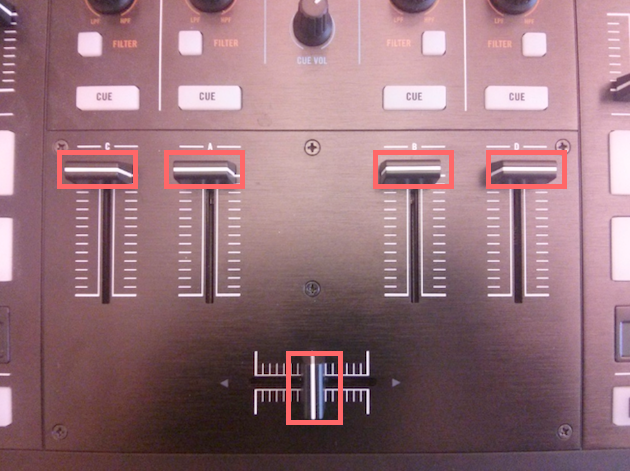

- 4つのチャンネルフェーダーとクロスフェーダーを固定するセンタープレートから、5つのフェーダーキャップを手で引き抜きます。

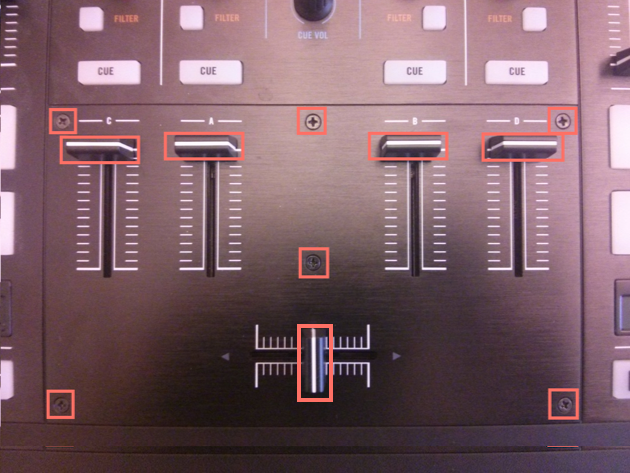

- プラスドライバーを使用して、6本のネジを取り外します。

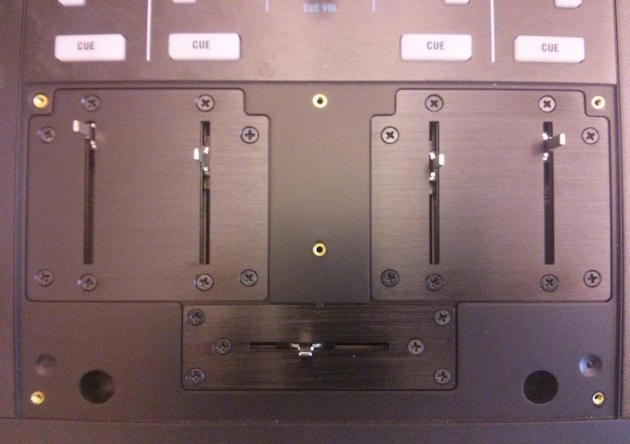

- プレートを取り外します。TRAKTOR KONTROL S8のフェーダー部分が、下図のように見えます。
2. フェーダーを交換する
注意：最も一般的なケースを想定し、ここでは一つのフェーダーのみの交換についてご案内していますが、複数のフェーダーを交換することも可能です。その場合、ケーブルの取付を間違えないために、各フェーダーに対し、一つずつ以下の手順を繰り返してください。
- どのフェーダーを交換するかによって、2つのデュアルフェーダープレートの内、どちらか一方のプレートを固定する4本のネジか、クロスフェーダープレートの4本のネジを取り外します。以下の例では、Bチャンネルのフェーダーを交換するため、右のデュアルプレートを取り外しています。

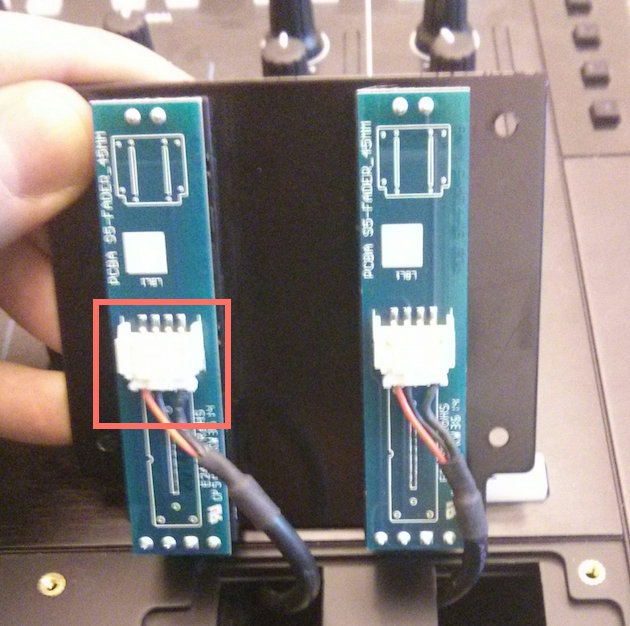

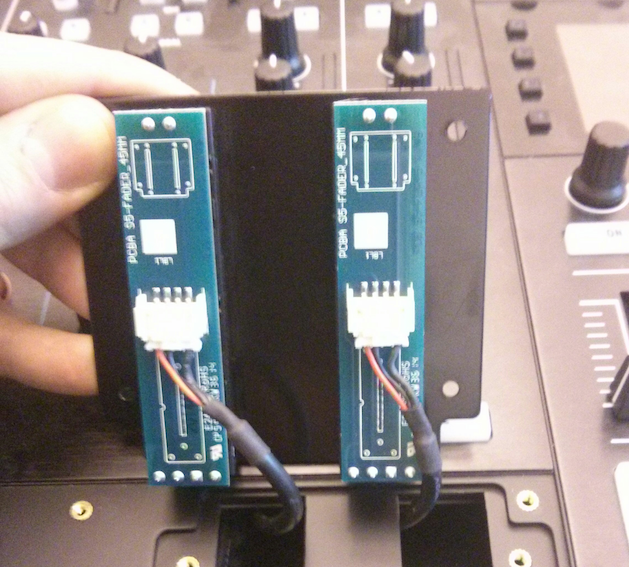

- デュアルプレートと底部の回路基板に接続されているケーブルをそっと持ち上げ、交換するフェーダーを確認します。下図の例ではBチャンネルのフェーダーです。

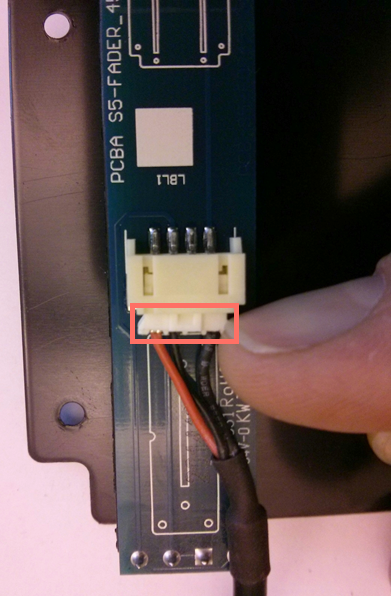

- プラスティック端子を慎重に指先で軽く外側へ引き抜きます。ケーブルを引き抜かないようご注意ください。

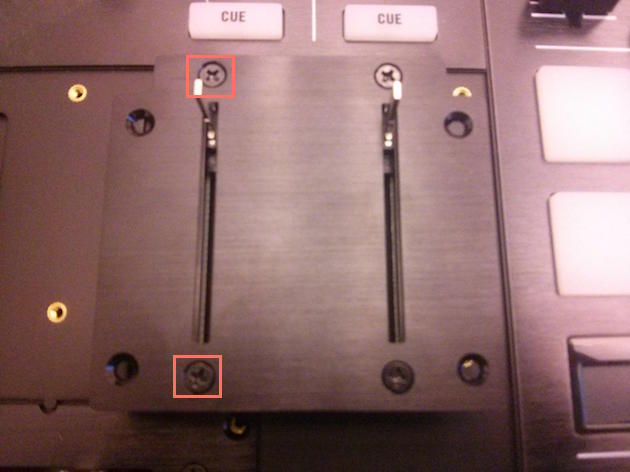

- 端子を抜いた後、フェーダープレートを水平にして、フェーダーをプレートに固定している2本のネジを取り外します。
注意：ネジを外すことでフェーダーが基板内部に落ちてしまわないように、プレート底部から手でフェーダーを押さえてください。

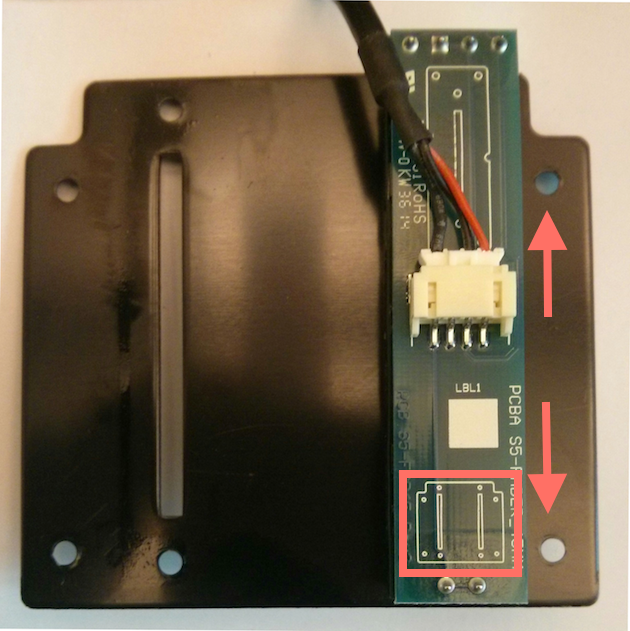

- フェーダーを完全に取り外した後、交換用フェーダーをプレートに載せて正しい向きを確認します：シルクスクリーンの図が、取付ケーブルの逆方向に向いている必要があります。最後にケーブルのプラスティックキャップにフェーダーを接続し、2本のネジをしっかり締めてフェーダーをプレートに固定します。
交換フェーダーが完全に搭載されると、プレートは下図のように見えます。
3. フェーダープレートを閉じる
- デュアルフェーダープレートを本体に戻し、はじめに取り外した4本のネジをしっかり締めます。デュアルフェーダープレートは合計8本、クロスフェーダーの場合は合計6本のネジで固定されます。

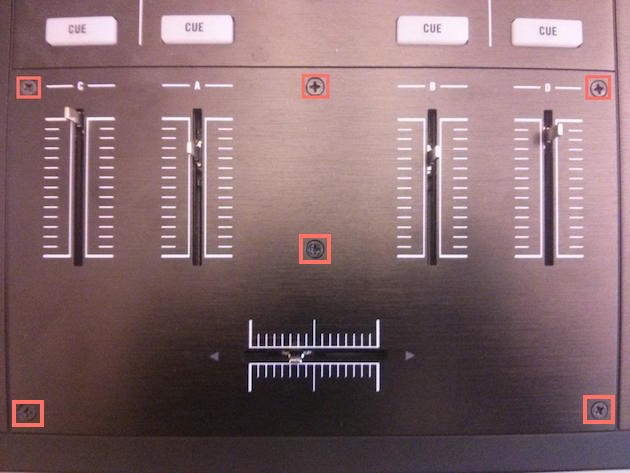

- センタープレートを元の位置に戻します。最後にプラスドライバーを使用して残り6本のネジを固定し、5つのキャップをフェーダーに取り付けます。
