TRAKTOR PRO 3タイムコードセットアップガイド

この記事では、外部ターンテーブルまたはCDプレーヤーからのタイムコード経由で再生をコントロールするためにTRAKTOR PRO 3を設定する方法について解説します。

TRAKTOR PRO 3ではScratch for All機能が導入されました - 必要なインプット（タイムコードバイナルの場合はPHONO／タイムコードCDの場合はLINE）を備えていれば、タイムコードコントロール用にどのようなオーディオデバイスでもご使用いただけます。

注意：これにはTRAKTOR SCRATCH Timecodeメディアを使用する必要があります。サードパーティ製のタイムコードでは動作しません。

この記事では、2つのタイムコードコントロールデッキの基本設定について解説します。この例では、Rane SL 4オーディオインターフェイスを使用しています。

  1. ご使用コンピュータにTRAKTOR PRO 3がインストールされ、アクティベート済みであることをご確認ください
  2. ご使用オーディオインターフェイスの適切なドライバが正しくインストールされ、コンピュータがデバイスを認識していることご確認ください。
  3. オーディオインターフェイスがコンピュータに接続され、十分な電力が供給されていることをご確認ください。（必要に応じてAC電源をご使用ください）

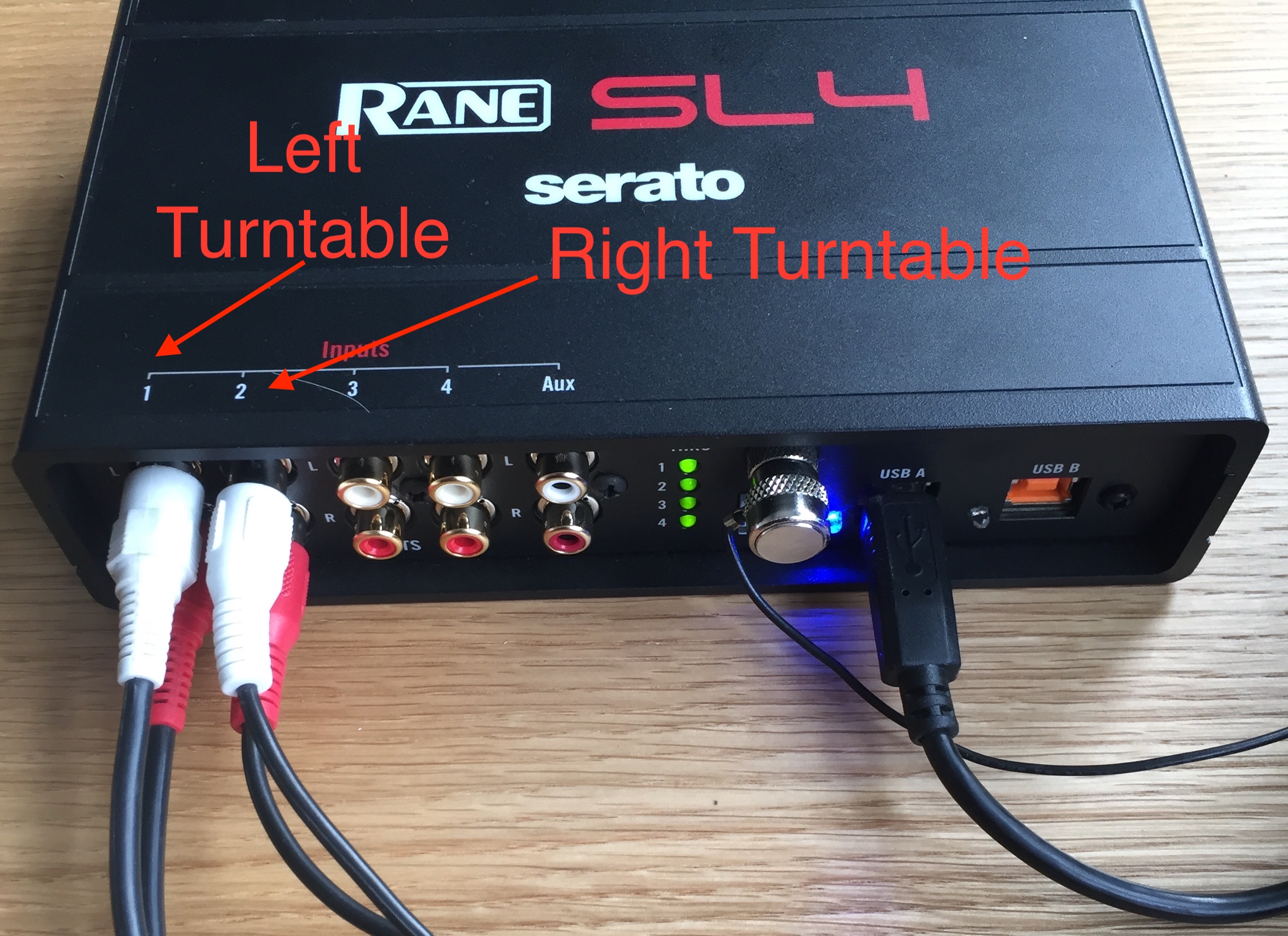

  4. ターンテーブルもしくはCDプレーヤーをオーディオインターフェースのIN端子に接続します。
  5. TRAKTOR Preferencesの左下隅にあるSetup WizardボタンをクリックしてSetup Wizardを実行します。

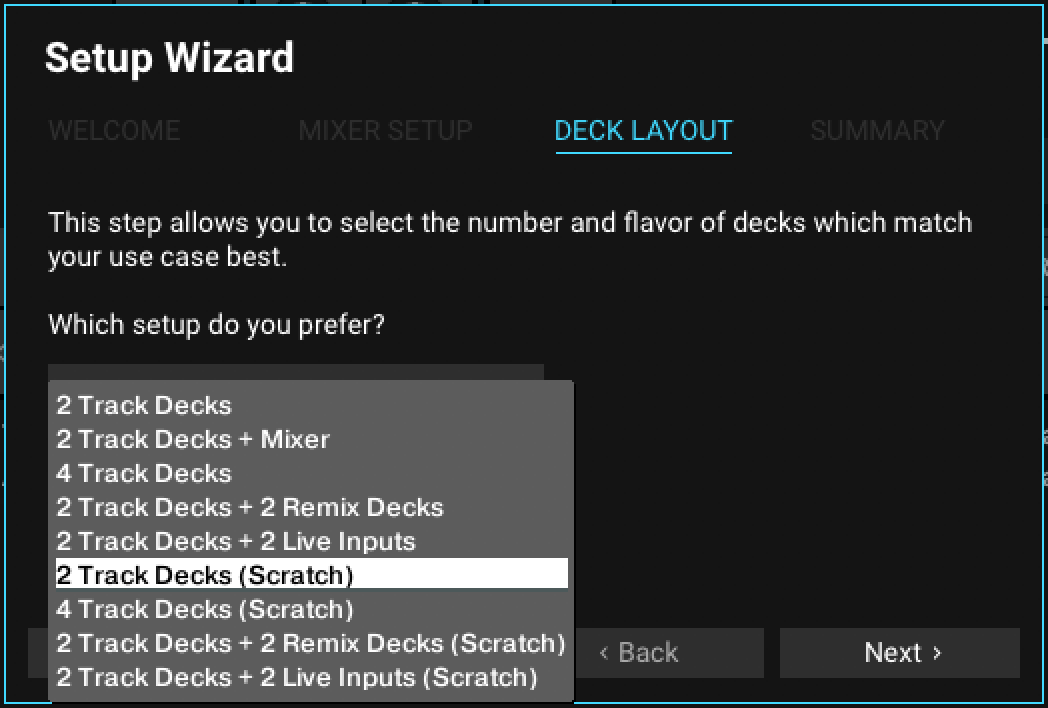

  6. DECK LAYOUTセレクションで、2 Track Decks (Scratch)を選択します。

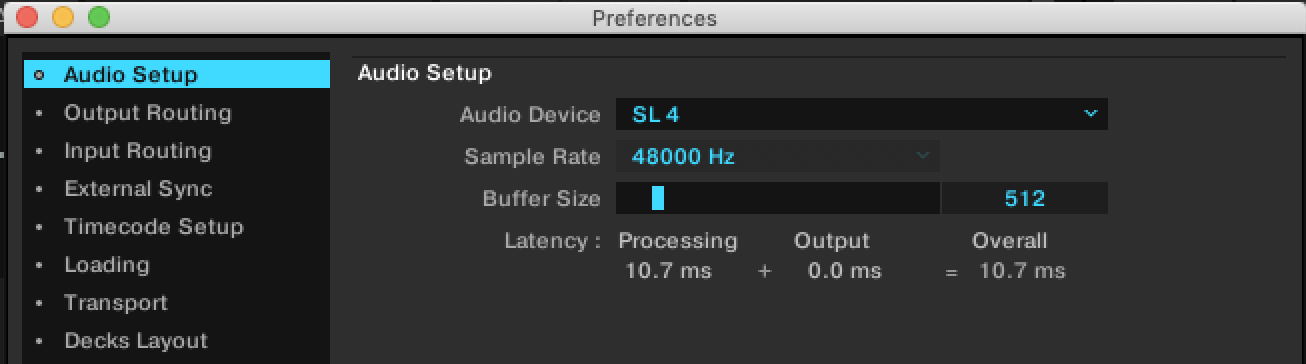

  7. Setup Wizardが終了したら、TRAKTOR PreferencesのAudio Setupを開き、Audio Deviceメニューでご使用のオーディオインターフェイスが選択されていることをご確認ください

Input設定

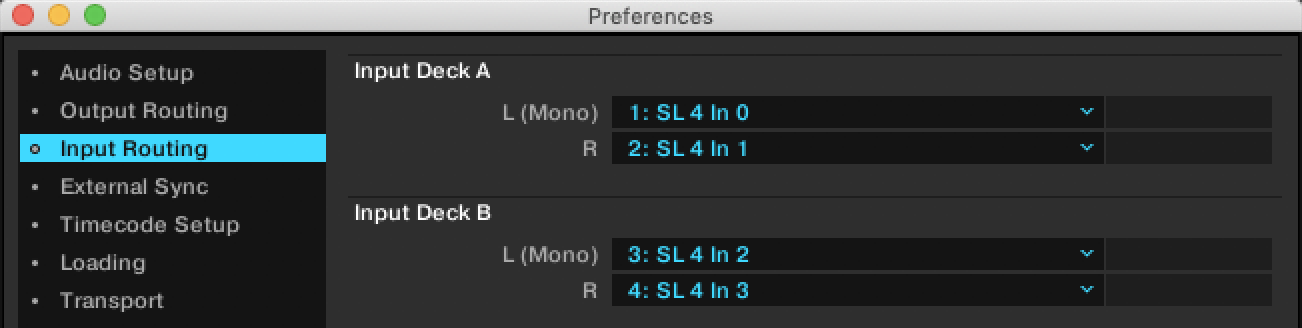

次のステップとして、TRAKTORのInput Routingを設定する必要があります。下図のように外部ハードウェアが接続されているInputをDeck AとBに割り当てる必要があります：

Deck Aは、Channel Aの左/右(SL 4 In 0-1)から入力されるタイムコード信号でコントロールされ、Deck BはChannel Bの左/右(SL 4 In 2-3)からのタイムコード信号によりコントロールされます。

注意：ターンテーブル、CDのどちらを使用するかに関わらず、ご使用のオーディオデバイスに応じて適切なインプットモードを選択してください。詳細な情報はご使用オーディオデバイスのマニュアルをご参照ください。

Output設定

External Mixingモード

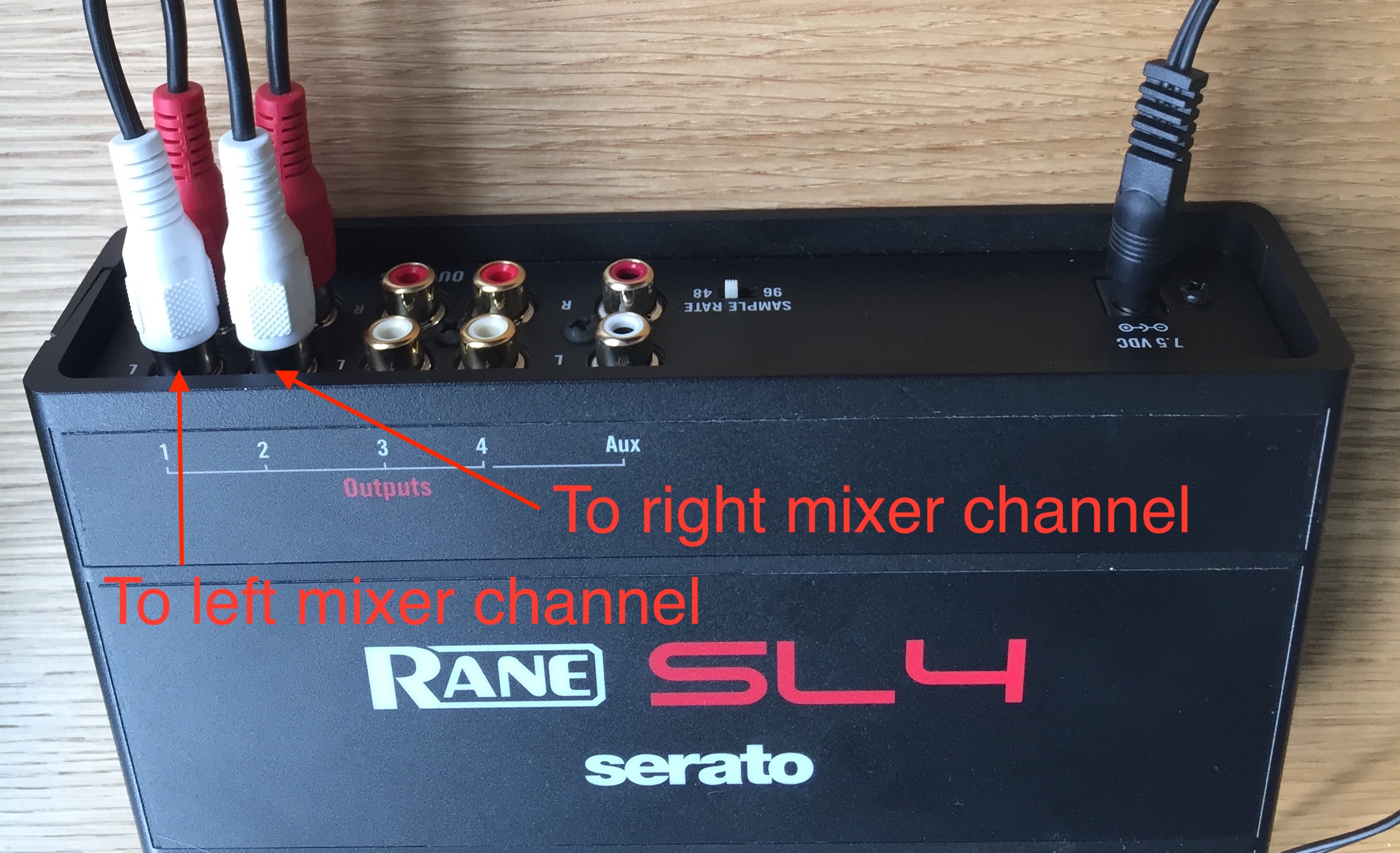

外部ミキサーをご使用の場合は、オーディオインターフェースの出力を外部ミキサーのLINE入力（PHONOではなく）に接続します。

  1. TRAKTOR PreferencesのOutput Routingを開きます。

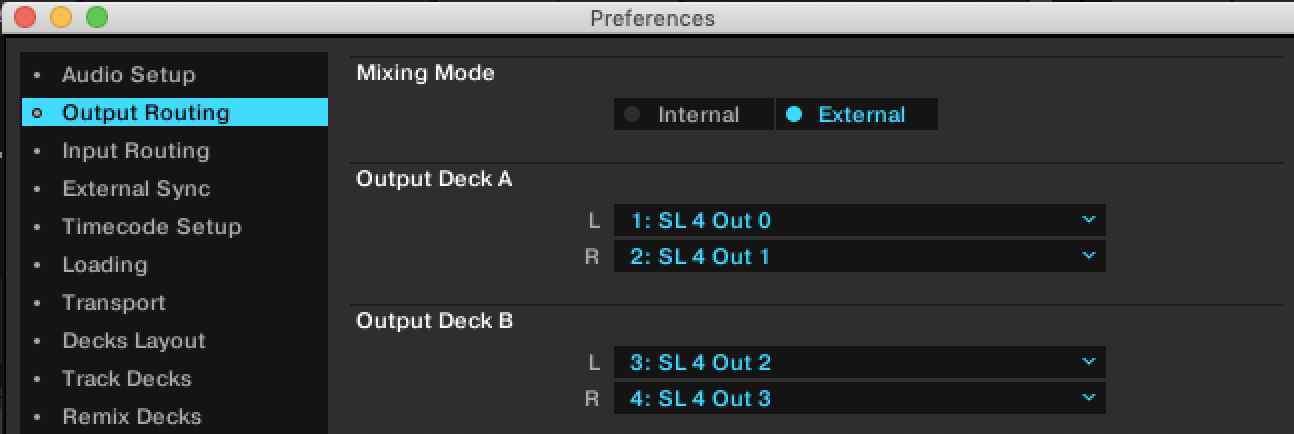

  2. Mixing ModeをExternalに設定します。Outputは下図のように自動的に正しい順序で設定されます：

    Deck Aからの出力信号は、オーディオインターフェースのOutput Channel A (SL4 Out 0-1)に送られ、Deck Bは、Output Channel B (SL4 Out 2-3)に送られます。

Internal Mixingモード

ご使用のセットアップに外部ミキサーが含まれない場合は、Internal Mixingモードを使用することもできます。

注意：この設定では、ヘッドフォン端子を備えたオーディオインターフェースが必要です。

  1. TRAKTOR PreferencesのOutput Routingを開きます。

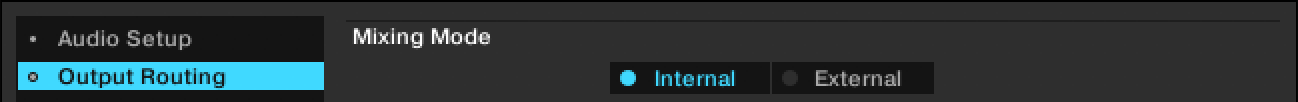

  2. Mixing ModeをInternalに設定します。

この設定を行うには、オーディオインターフェースの1つの出力チャンネルをスピーカーシステムのライン入力に接続してこのチャンネルをOutput Masterに割り当て、ヘッドフォンをオーディオインターフェースの専用端子に接続し、対応するチャンネルをOutput Monitorに割り当てます。

Deck構成

入力されているタイムコード信号を視認するには両方のデッキのScopeパネルを有効にします。Scopeパネルはタイムコード信号を視覚化したもので、タイムコード信号のキャリブレーションをトリガーすることができます。

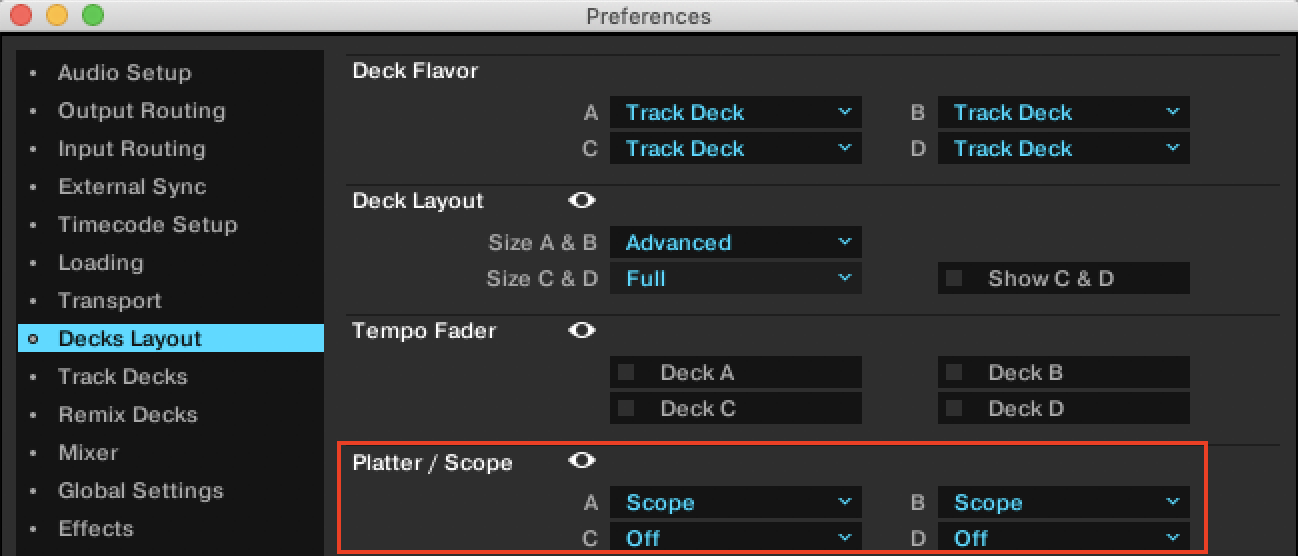

    1. TRAKTOR PreferenceのDecks Layoutを開きます。
    2. Platter / Scopeセクションから、タイムコードコントロールを使用するデッキでScopeを選択します。


Preferencesを閉じ、タイムコードバイナルもしくはCDプレーヤーの再生を開始してください。再生中は、RelativeまたはAbsoluteモードのいずれかのボタンが点灯します。いずれかのモードボタンをクリックしてモードを変更することができます。

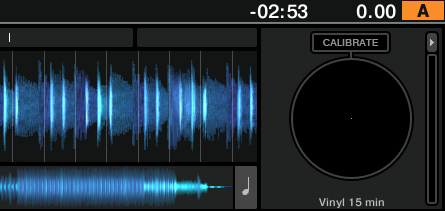

再生中、タイムコード信号は下図のように安定した表示となっている必要があります。
TR_VinylMk2Scope_B.png TR_CDMk2Scope_C.png
RelativeモードとAbsoluteモードの詳細については、TRAKTOR 3ユーザーマニュアルの「トラッキングモード」の章をご参照ください。
